Ateliér Motion: Petr Jandák, Šárka Štičková, Valerie Tlustošová, Lenka Římalová, Zdeňka Beranová, Jiří Dvořák, Jan Jandák, Kristína Ondíková a Jiří Kučera (zleva)
Mezi stěžejní BIMx projekty Motion Construction patří sídlo firmy Pentagen, základní škola v Řevnicích a Škola da Vinci. Jde o soukromé i veřejné zakázky a jejich rozpočty se pohybují od 60 do více než 500 milionů korun. Ateliér založil Jiří Dvořák před osmi lety a ze dvou kolegů a kamarádů postupně vznikla firma o 10 až 15 lidech. Dnes Motion Construction spolupracuje s předními architektonickými ateliéry a nabízí komplexní služby v oblasti projektování, technické dokumentace a řízení staveb. Inovativní a moderní přístup k architektonickému designu a efektivní řízení projektů staví na Building Information Modeling (BIM) s využitím Archicadu. Za svůj největší úspěch považuje projekt domova pro seniory s mateřskou školkou v Horních Jirčanech, který vznikl ve spolupráci s ti architekti a je nominován na letošní Českou cenu za architekturu.
Sídlo firmy Pentagen
Sídlo společnosti Pentagen
- Architekt: Studio Reaktor
- Projekt: Ing. Jiří Dvořák, Ing. Valerie Tlustošová
- Stav: realizace 2025
- Velikost projektu: 60 mil. Kč

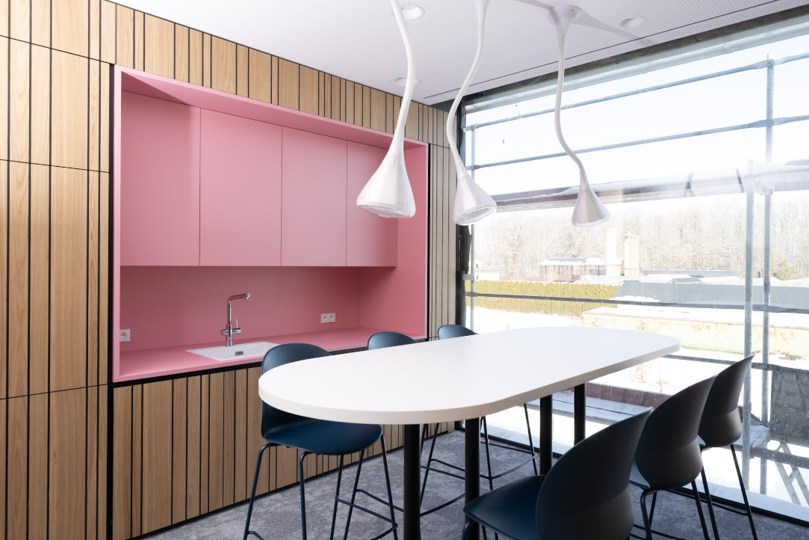

Objekt se nachází na okraji Kladna v blízkosti lesů a stezek. Architektonický návrh hrál zásadní roli. Jeho cílem bylo, aby pracovníci v sídle rádi trávili čas, a to nejen během pracovní doby. Spolupráce s architekty probíhala nepřetržitě od fáze studie po prováděcí projekt interiéru. Architekti sdíleli model se stavaři v archicadovském Teamworku.
Motion Construction: Sídlo společnosti Pentagen

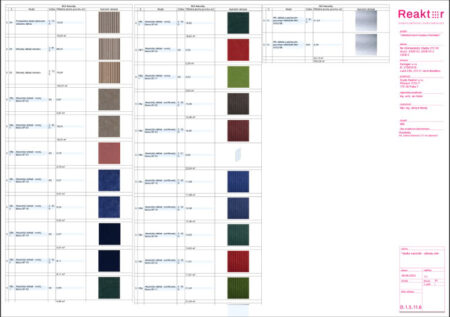

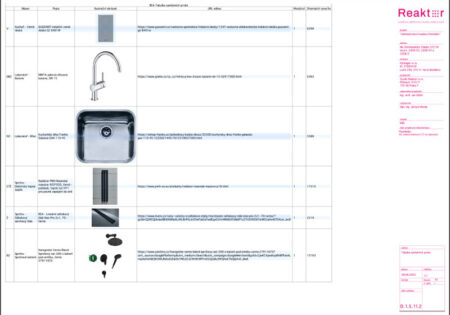

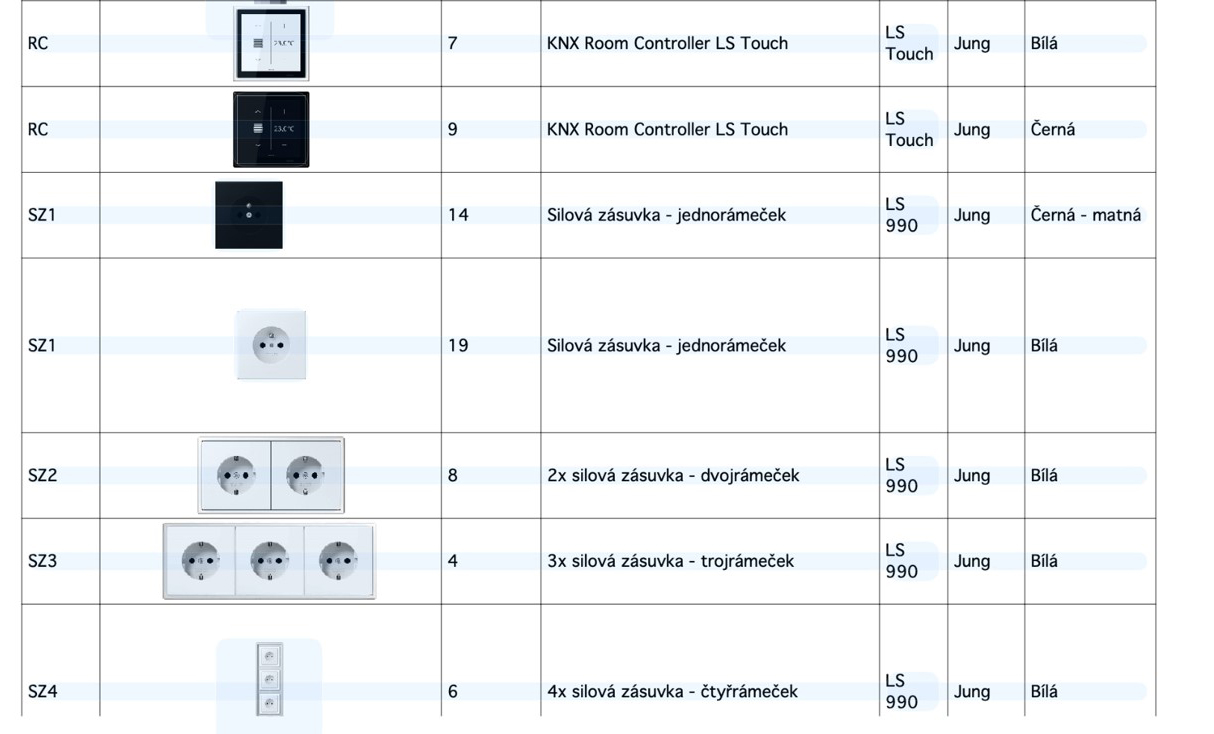

Projekt byl kompletně zpracován ve 3D včetně textur a koncových prvků. Metodika BIM byla využita pouze interně bez návazností na předání informací do užívání stavby. Projekt sdílený architekty a stavaři byl zdrojem pro generování přesných výkazů, a to včetně koncových prvků TZB i elektro.

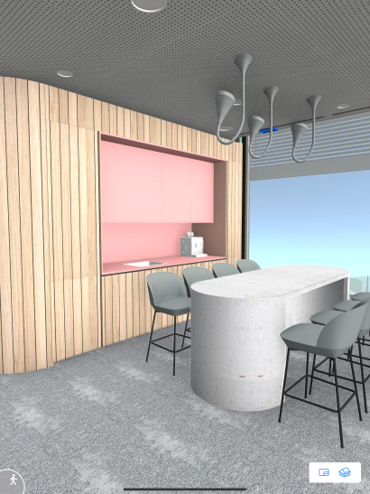

Pentagen BIMx

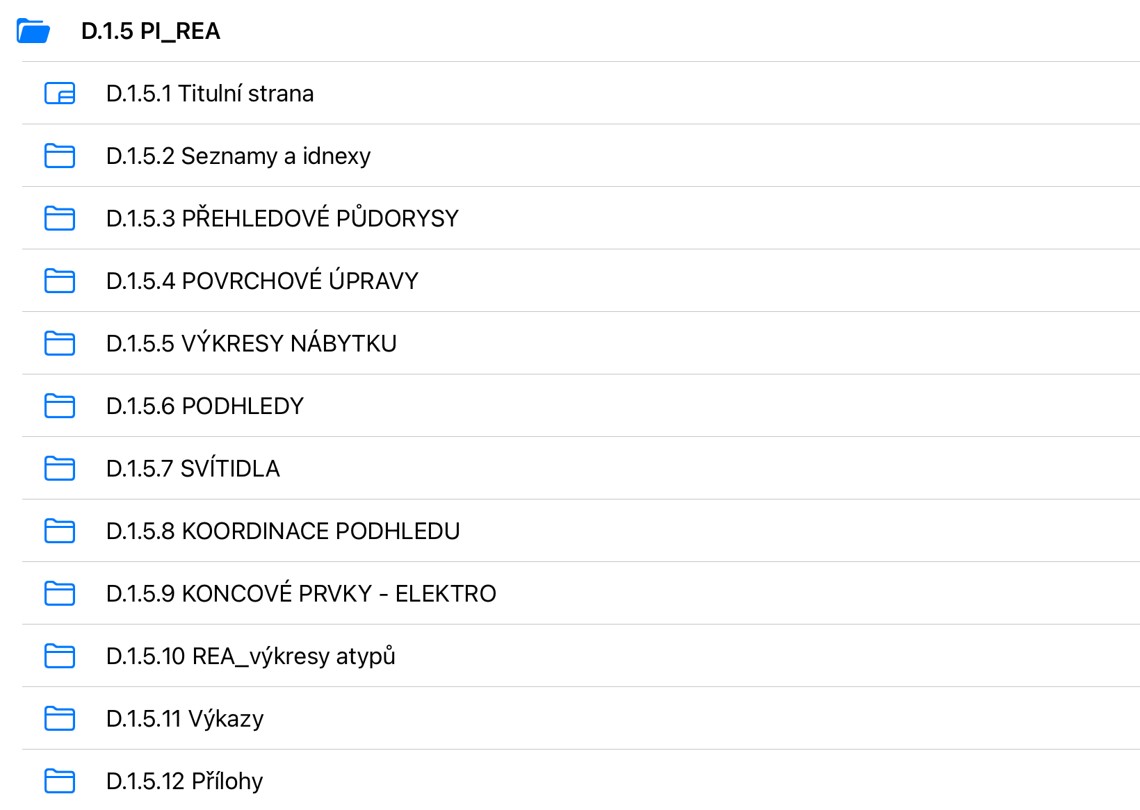

BIM model zahrnuje kompletní 2D dokumentaci, provázanou s interaktivním 3D modelem, například koordinační situaci či výkazy prvků. Uživatel si může prohlédnout celý model nebo jen vybrané části, například nosné konstrukce či rozvody.
ZŠ Řevnice
Základní škola Řevnice
- Architekt: Studio Épitész
- Projekt: Ing. Jiří Dvořák, Ing. Jiří Kučera
- Stav: stavební povolení
- Velikost projektu: 200 mil. Kč

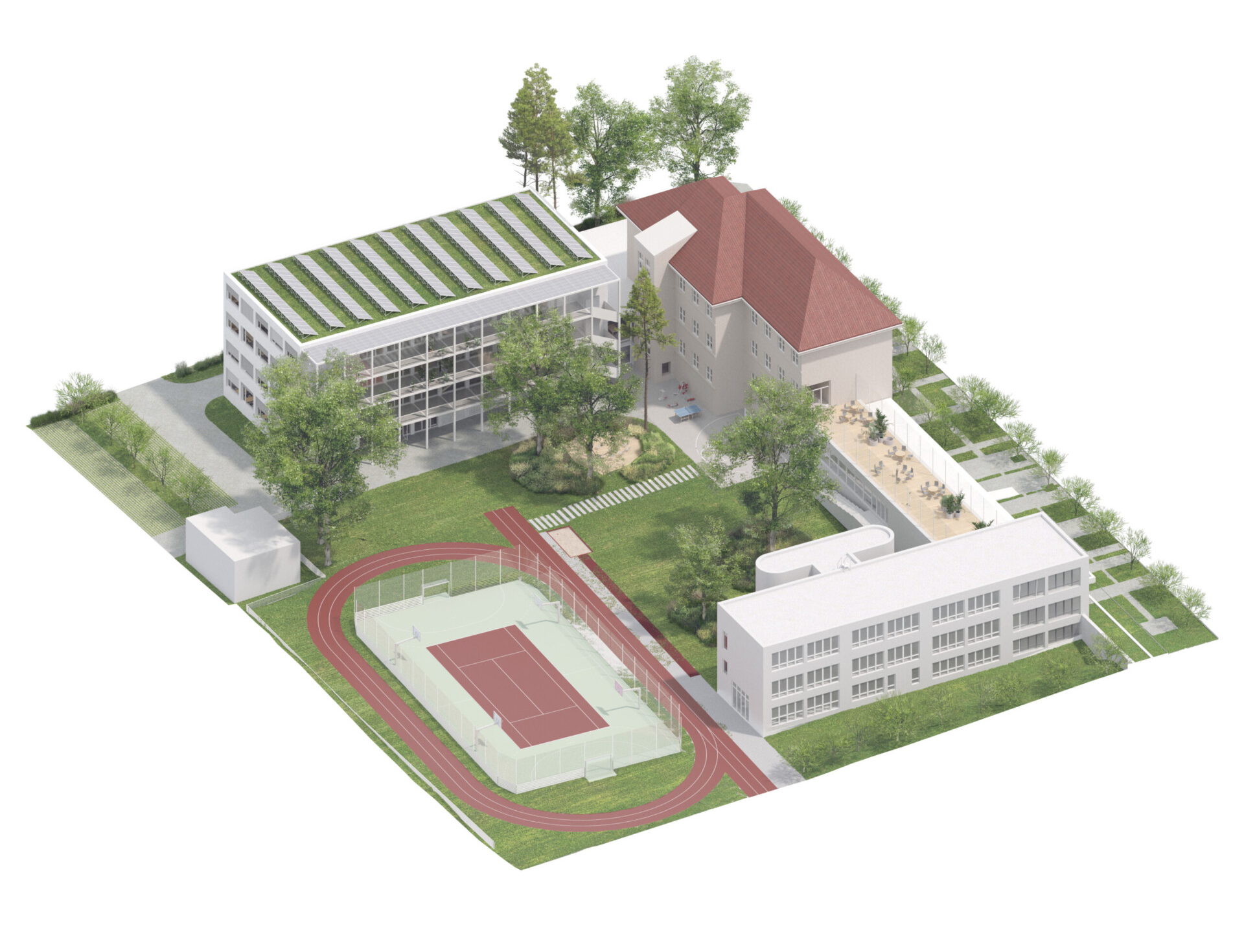

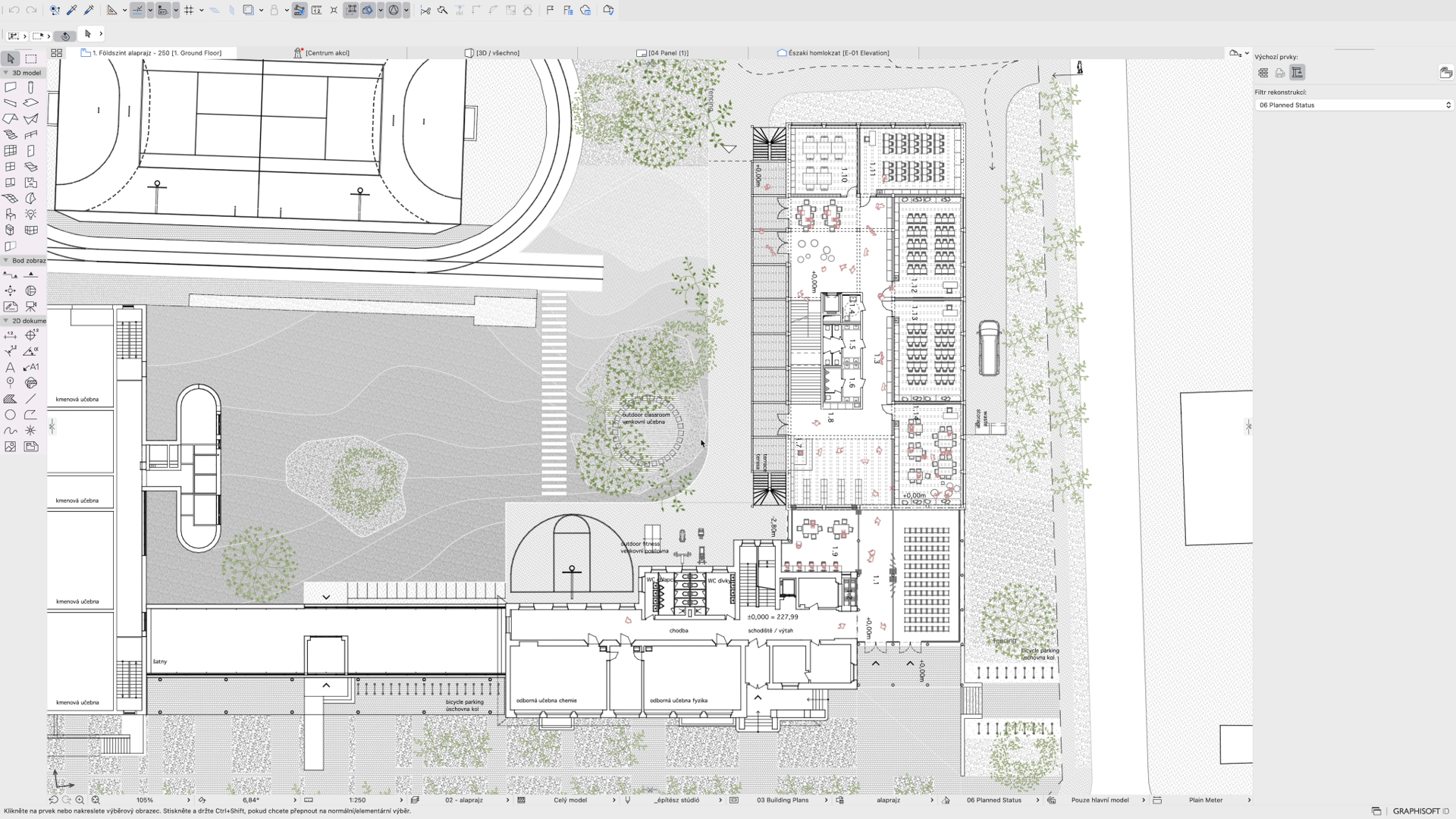

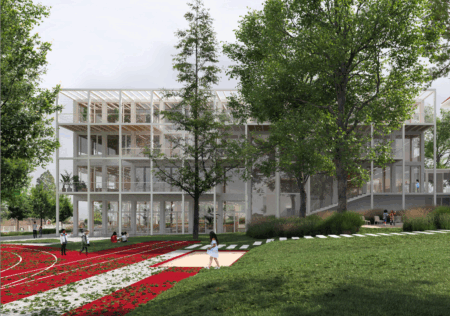

Pavilon základní školy vznikl jako reakce na nedostatečnou kapacitu stávající budovy. Jeho návrh byl vybrán v mezinárodní architektonické soutěži, v níž uspělo renomované budapešťské Studio Építész. Objekt je navržen s maximálním ohledem na funkční využití a investiční náklady zadavatele.
Motion Construction: ZŠ Řevnice

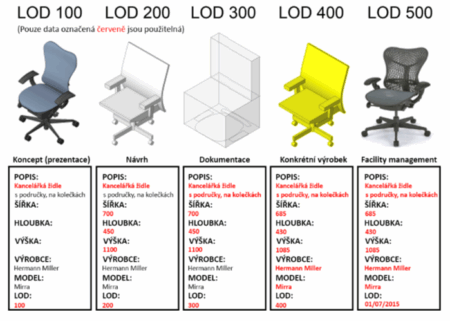

BIM model umožňoval kontrolovat a upřesňovat očekávané náklady stavby již ve fázi studie a následně během zpracování dokumentace pro stavební povolení a přípravy podkladů pro získání dotace:

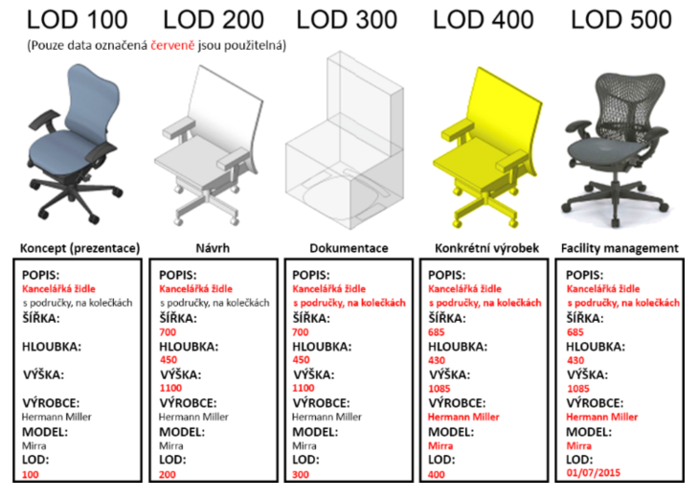

1. projekt pro získání dotace (LOD 200, IFC model, základní odhad) – rozpočet cca 158 mil. Kč
2. projekt pro stavební povolení (LOD 300, IFC model doplněný o profesní 2D části) – rozpočet cca 162 mil. Kč
3. projekt pro provedení stavby (LOD 400, IFC model, výkazy profesí) – rozpočet v přípravě
4. výběr zhotovitele
BIMX

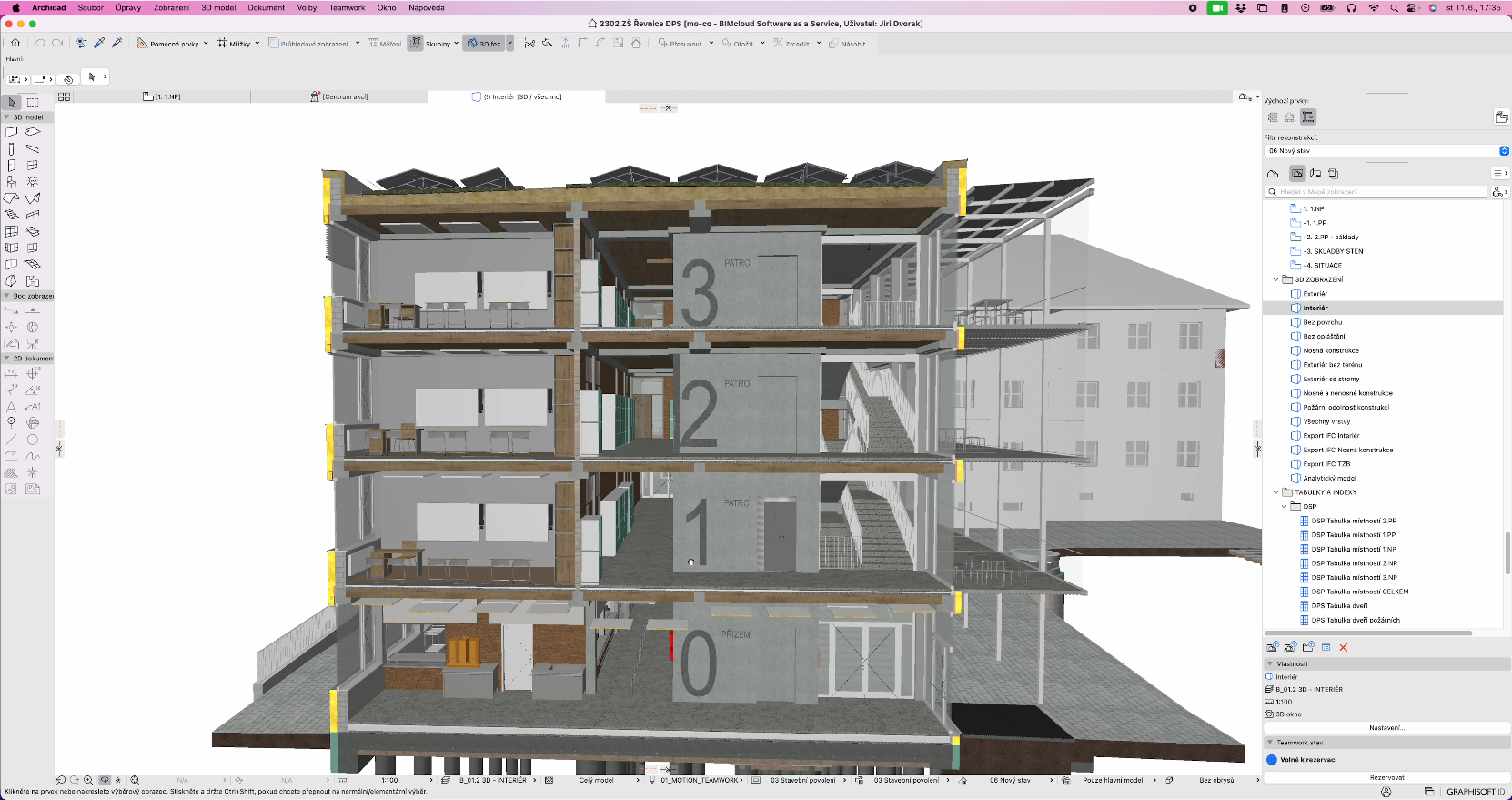

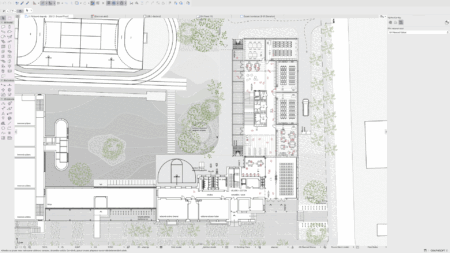

Projekt ve formě BIMx může zahrnovat kompletní 2D dokumentaci, provázanou s interaktivním modelem, jako například koordinační situaci, možnost projít se celkovým modelem a podívat se na analýzy ve formě modelů nosných a nenosných konstrukcí či modelu znázorňujícího požární odolnost.
Škola da Vinci
Škola da Vinci
- Architekt: OTA ateliér
- Projekt: Ing. Jiří Dvořák, Ing. Valerie Tlustošová, Petr Jandák
- Stav: prováděcí projekt
- Velikost projektu: 500 mil. Kč
Koordinační BIMx model

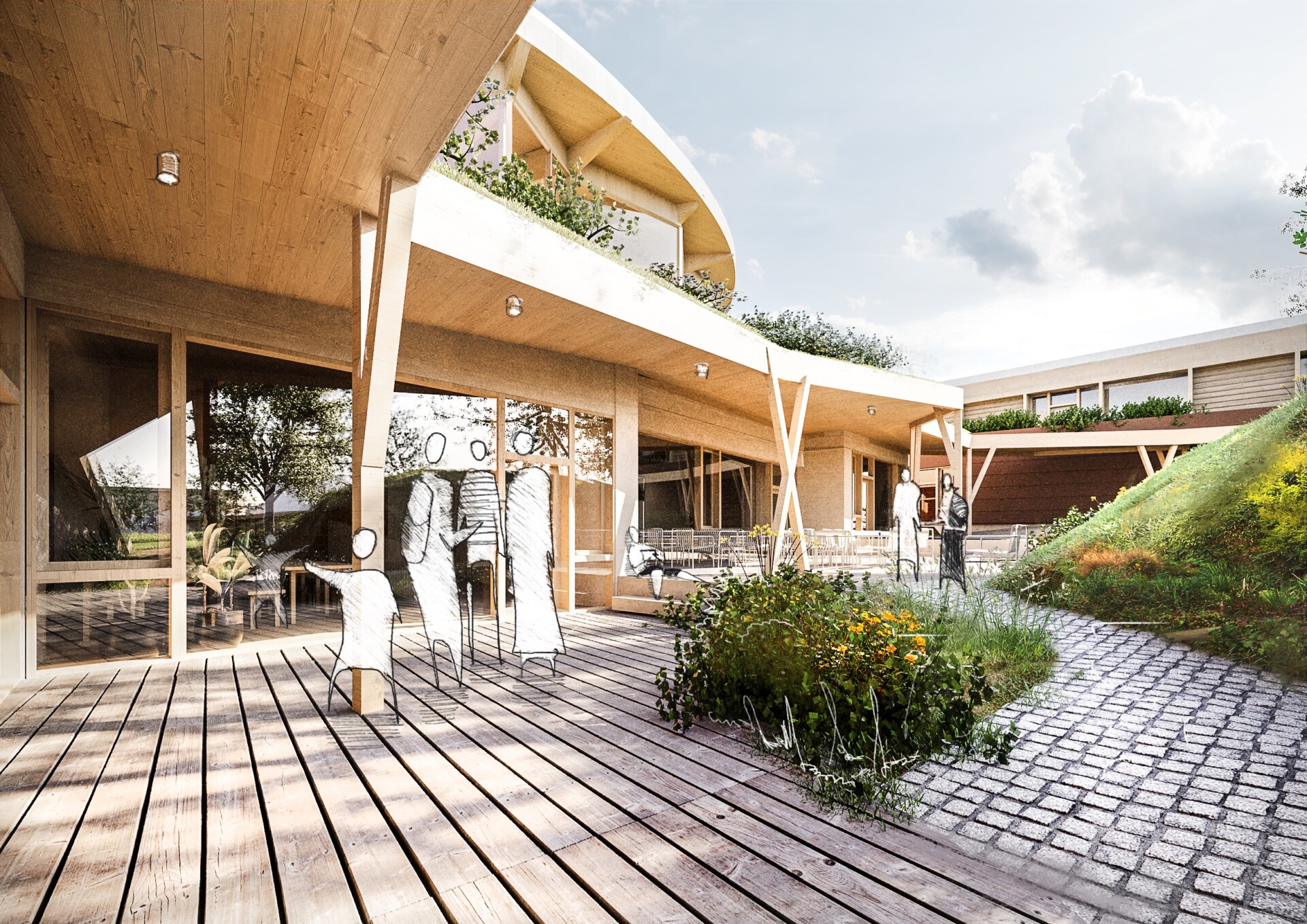

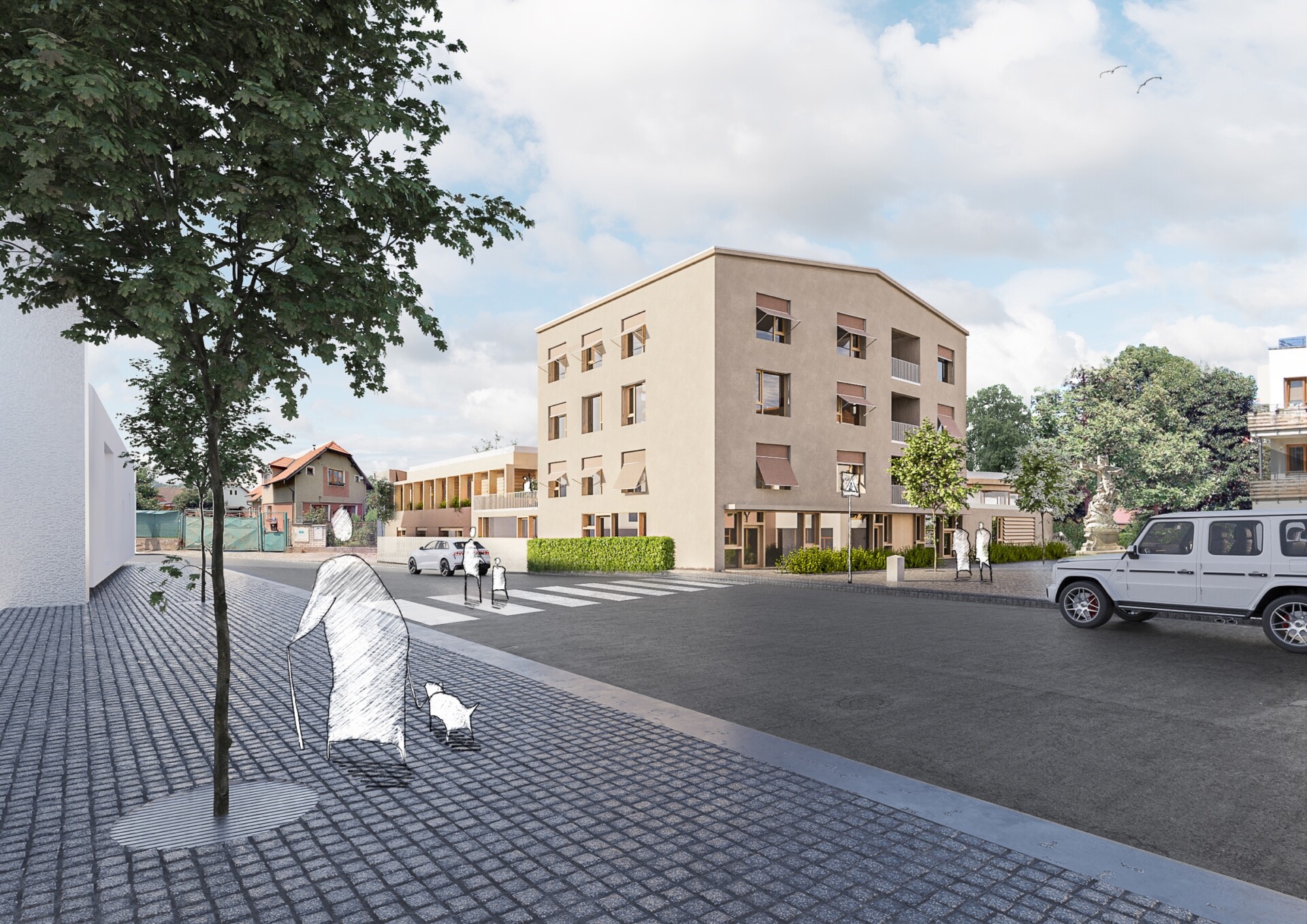

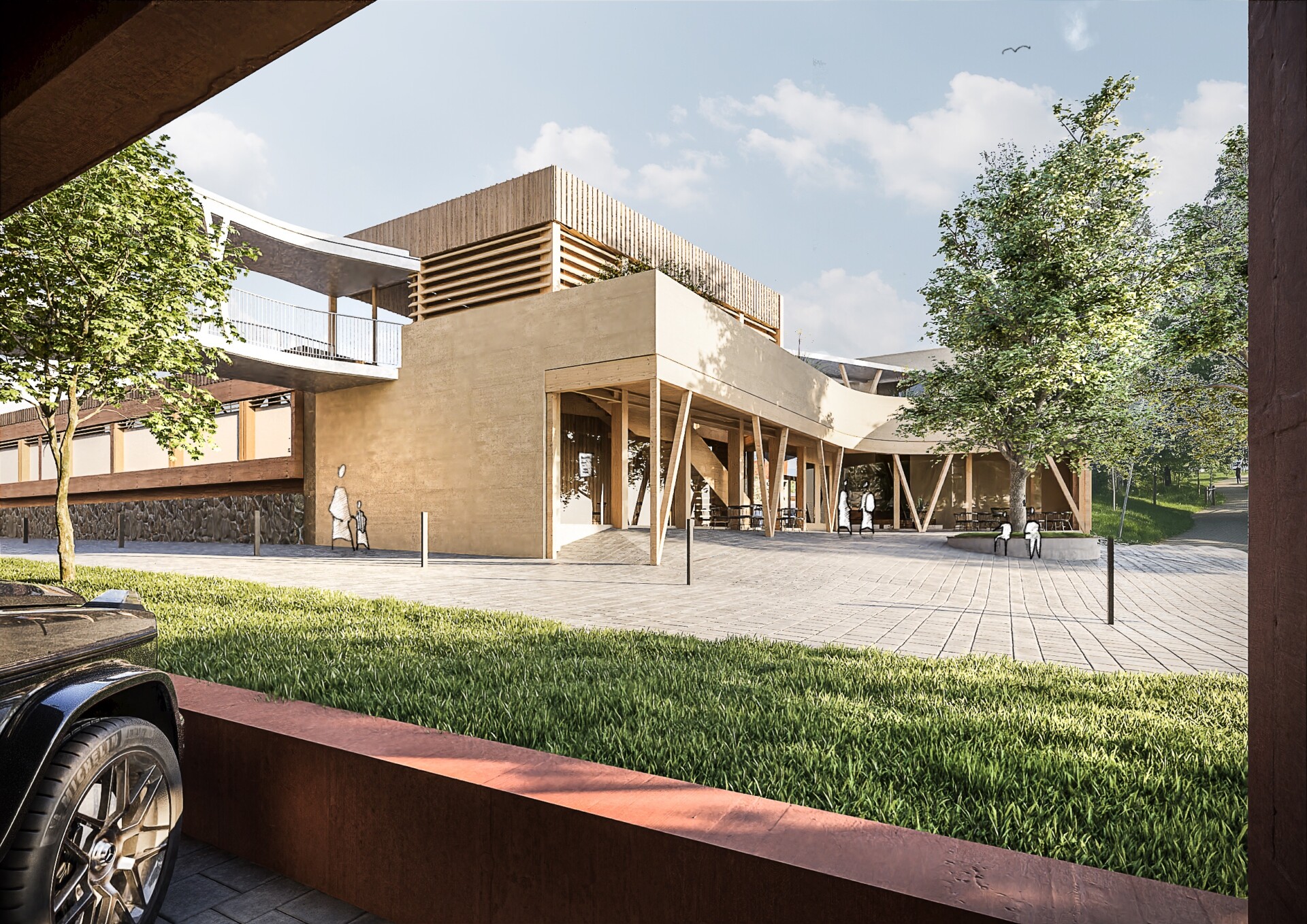

Škola da Vinci se skládá z více objektů – gymnázia, internátu, sportovní haly, jídelny a vstupního objektu.
Gymnázium BIMx

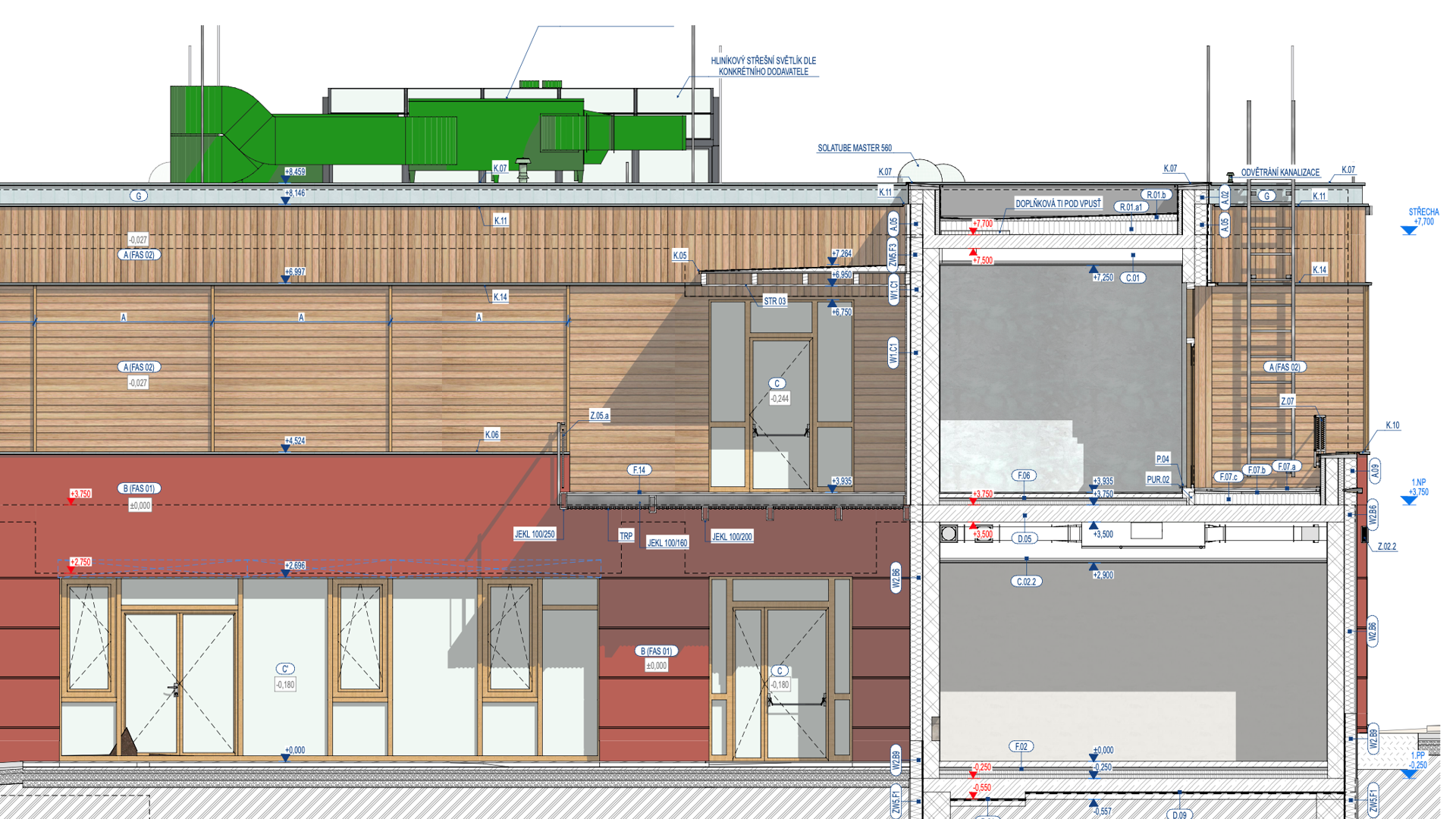

Gymnázium je novostavbou se zděným přízemím a druhým podlažím. Stropní konstrukce jsou navrženy jako těžké, monolitické. Stavba je částečně podsklepena. Objekty dílny, keramiky a hudební výchovy jsou z akustických důvodů hmotově odděleny od hlavní části. Konstrukční řešení se odráží v exteriéru stavby, přízemí je omítané, v patře je použita dřevěná provětrávaná fasáda. Střecha je navržena plochá s povlakovou hydroizolací z PVC. V suterénu gymnázia je energetické centrum celé etapy, tj. jídelny, sálu, internátu a gymnázia. Vytápění bude teplovodní podlahové, systém bude napájen tepelnými čerpadly země – voda. Objekt počítá s řízeným větráním a rekuperací ve všech prostorách, doplněnou o kombinaci přirozeného a hybridního větrání v prostorách školy.
Sportovní hala BIMx
Sportovní hala je spolu s venkovním hřištěm umístěna nad nadzemní parkoviště s kapacitou 87 vozidel. Parkovací patro tvoří železobetonovou podnož pro konstrukci sportovní haly se zázemím. Celý objekt je navržen převážně z prefabrikovaných železobetonových prvků, které tvoří hlavní nosnou konstrukci. Venkovní i vnitřní hřiště formátu 40×20 m mají společné šatny, sklad nářadí a hygienické zázemí v centrální části stavby. Objekt je doplněn o malý taneční sál a fitness. K venkovnímu i vnitřnímu sportovišti přiléhá tribuna s kapacitou cca 150 diváků. Hala je mostkem propojena s objektem vstupu. Vytápění je navrženo jako kombinace vzduchotechniky a vodních sálavých panelů na stropě vnitřního hřiště, zatímco ostatní místnosti jsou řešeny podlahovým vytápěním. Otopný systém je zásobován ze samostatného energocentra v budově. Fasáda haly je navržena z korkových panelů, které zlepšují tepelněizolační vlastnosti a dodají stavbě přírodní charakter.
Motion Construction: Škola da Vinci

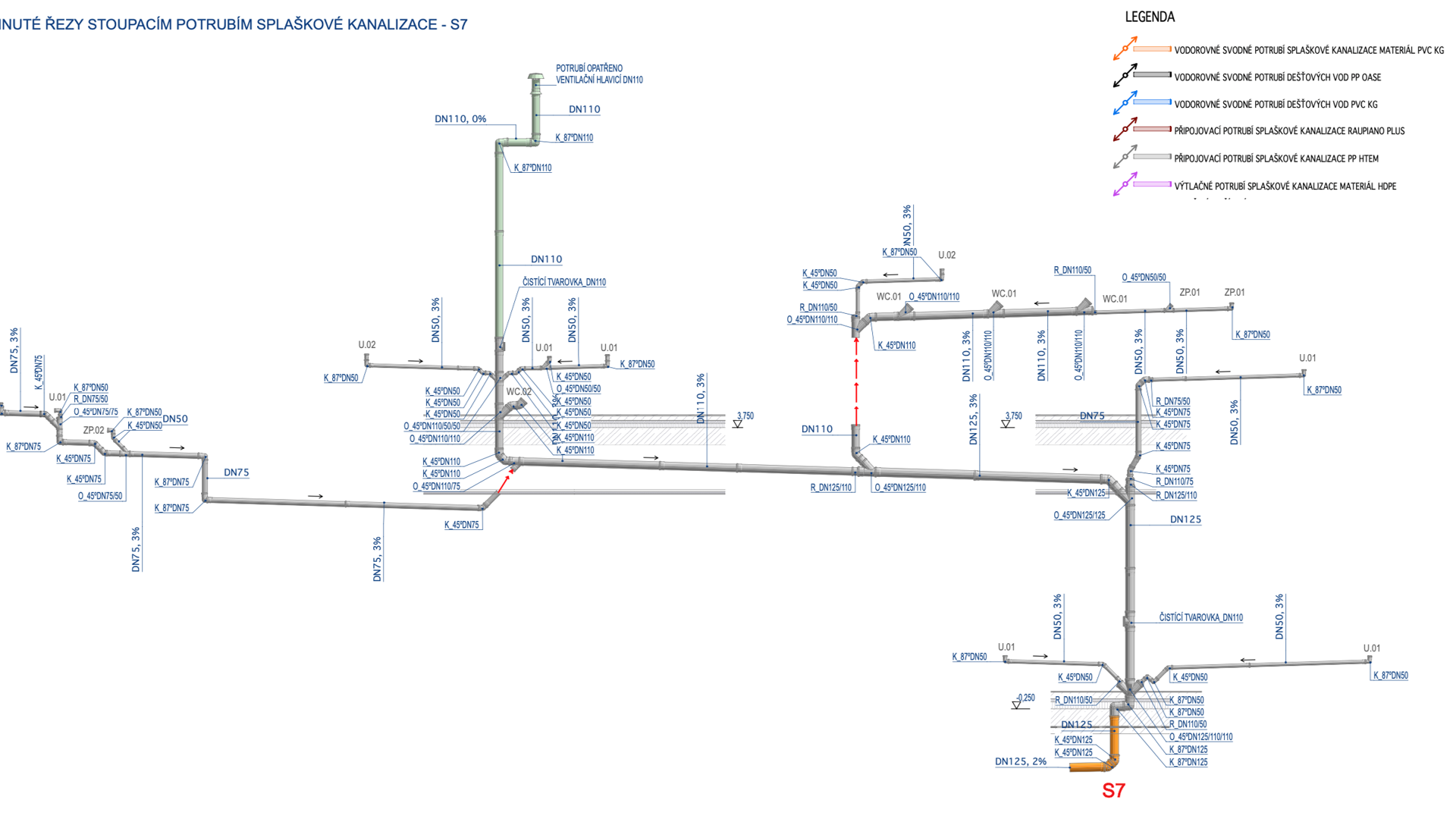

Spolupráce a technické řešení

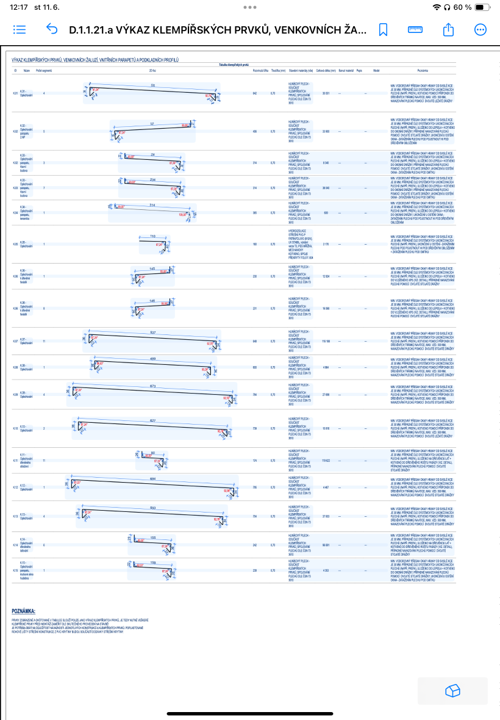

Všechny fáze a etapizace projektů byly zpracovány s využitím Archicadu. Spolupráce se statiky probíhala prostřednictvím sdíleného IFC modelu; obdobně i s projektanty TZB, kteří pracovali převážně v Archicadu ve 3D a v některých případech také v Revitu. IFC data sloužila také jako podklad pro kontrolu při rozpočtování stavby v Crossu. Velikost modelu přesáhla 2 GB.
Pět otázek pro Jiřího Dvořáka
S jakým grafickým programem jste začínal?
Samozřejmě s Archicadem, kterému jsem zůstal věrný jak osobně, tak i ve firmě. Poprvé jsem se s ním setkal někdy ve druhém nebo třetím ročníku na průmyslovce. Tuším, že to byla sedmička. Od té doby software ušel velkou cestu. V Motionu jsme nikdy nedělali v jiném programu. Nedávno jsem doma dokonce našel flashdisk s mojí první licencí Archicadu, se třináctkou. Šlo o edici StartEdition, kterou jsem tehdy koupil, ale nikdy nevyužil.
Máte svůj „počítačový“ rukopis?
Snažíme se výkresy držet v jednom vizuálním standardu, rádi používáme texty v tmavě modré barvě. To se týká i modelu. Máme vlastní šablonu, kterou neustále vyvíjíme a upravujeme podle toho, co se nám na projektech osvědčilo, případně co jsme zjistili, že nefunguje, nebo je z nějakého důvodu výhodnější dělat jinak.
BIMujete? Hraje IT důležitou roli při vaší práci?
BIM je často diskutovaným pojmem. Dnes každá firma, která kreslí ve 3D, říká, že BIMuje. Dlouho jsme byli jednou z nich. Využívali jsme hlavně 3D a informace uložené do prvků, klasifikace a vlastnosti. Ale nestrukturovaně, jen proto, aby nám to ušetřilo práci v kanceláři. Nepřemýšleli jsme nad tím, zda to investor někdy využije pro Facility Management.
Dnes se snažíme přiblížit skutečnému BIMu a dělat věci podle nejlepšího přesvědčení a s dostupnými informacemi. Nicméně je před námi ještě dlouhá cesta, než to budeme moci označit za plnohodnotný BIM. Přesto už dnes využíváme klasifikace a vlastnosti podle normy ISO 19650 a snažíme se být o krok napřed. Každopádně nám BIM v současnosti pomáhá zejména při tvorbě přesnějších výkazů, následných rozpočtů a jejich lepší kontrole. Kromě toho začínáme do procesu zapojovat i umělou inteligenci, například při formulaci textových částí. Zároveň netrpělivě vyčkáváme na novou verzi Archicadu 29, u kterého se těšíme na nový AI asistent a AI vizualizér.
Máte díky 3 D modelování a BIMu nějaké výhody oproti konkurenci?
Určitě. Prezentace projektu ve 3D prostředí BIMx je pro klienty atraktivní. Jsme schopni ukázat, jak bude objekt skutečně vypadat, kde jsou kritické body a jak jsou vyřešené koordinace stoupaček . To 2D dokumentace nikdy nedokáže. Zároveň se nám už několikrát vyplatily výkazy a následná kontrola rozpočtů.
Co považujete za svůj největší dosavadní profesní úspěch?
Naším dosavadním největším úspěchem je projekt domova pro seniory s mateřskou školkou v Horních Jirčanech. Na projektu jsme pracovali s ateliérem ti architekti. Od studie, kdy jsme se společně snažili vymyslet jednoduchý a funkční koncept dvou různých provozů. Vloni jsme za tento projekt dostali cenu hejtmanky Středočeského kraje a letos jsme nominováni mezinárodní porotou mezi 25 realizacemi, které soutěží o Českou cenu za architekturu. Velkou roli sehrálo také to, že jsme byli přítomni u samotné realizace i finalizace projektu. Díky tomu se podařilo dotáhnout detaily a zajistit, že výsledná stavba skutečně odpovídá původnímu záměru.
