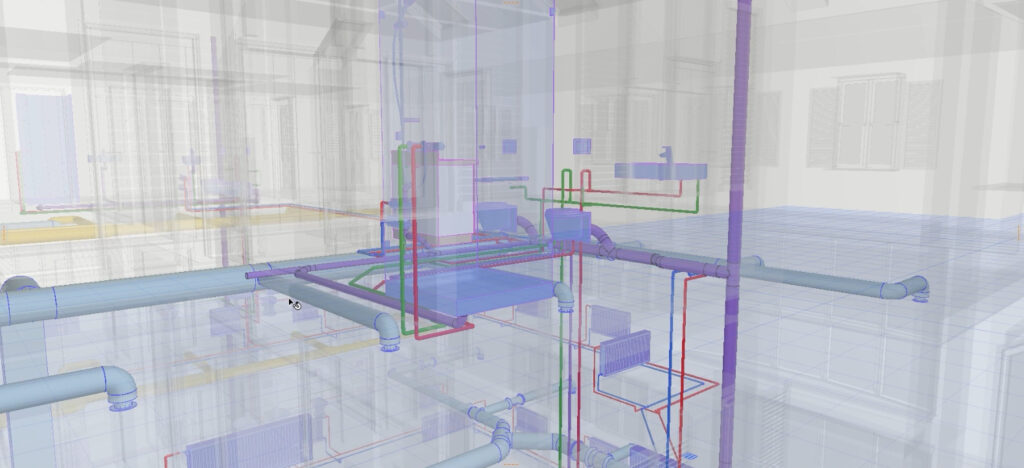

Doplněk MEP Designer posouvá modelování a správu rozvodů v Archicadu 29 na zcela novou úroveň. Přináší významná vylepšení nejen v modelování, ale i v pokročilých možnostech výpočtů a dimenzování. Vychází tak vstříc potřebám projektantů a zvyšuje efektivitu návrhového procesu. Skutečnost, že je dostupný jako samostatná licence nebo produkt k Archicadu, přináší větší flexibilitu jeho využití v kanceláři nebo mimo ni formou spolupráce.

MEP Designer zůstává otevřený dalšímu rozvoji formou lokálních doplňků a díky tomu může pružně reagovat na specifické požadavky českého či jiného trhu i na profesní inovace. Výhody nových funkcí ocení jak samotní projektanti TZB, tak architekti či realizační týmy, kteří usilují o vyšší přesnost a koordinaci v rámci celého BIM procesu.
Jeho nejzásadnější vylepšení lze rozdělit včetně samostatné licence a flexibilního rozhraní do šesti klíčových oblastí.

Modelování

  • Jednoduché napojování TZB prvků. TZB prvky jde snadno připojit ke stávajícím trasám jedním klikem, systém automaticky nastaví rozměry i správný TZB systém.

  • Zarovnávání odboček – nástroj Srovnat. Zarovnávání odboček k hlavním trasám je rychlé díky známému nástroji Srovnat.

  • Chytré napojení a rozpoznání rozměrů. Systém rozpozná rozměr koncového prvku a nabídne vhodnou redukci či pravoúhlé napojení automaticky.

  • Čištění tras od uzlů. Trasu lze jediným klikem vyčistit od nepotřebných pomocných bodů, což zrychluje editaci a zlepšuje přehlednost.

  • Posouvání tras zachovávající spád. Posouvání a odsazování částí rozvodu vždy zachová správný spád.

  • Snadné zadávání a zobrazení spádů. Nové rozhraní umožňuje rychlé zadání hodnoty spádu nebo převzetí hodnot z existující větve, včetně zřetelného zobrazení směru (symboly ve 2D i 3D).

Výpočet vzduchotechniky

  • Dimenzování podle zón. Systém lze dimenzovat na základě požadavků jednotlivých zón. Uživatel zadá přívod a odvod vzduchu a systém tyto hodnoty automaticky porovná s výustkami v modelu.

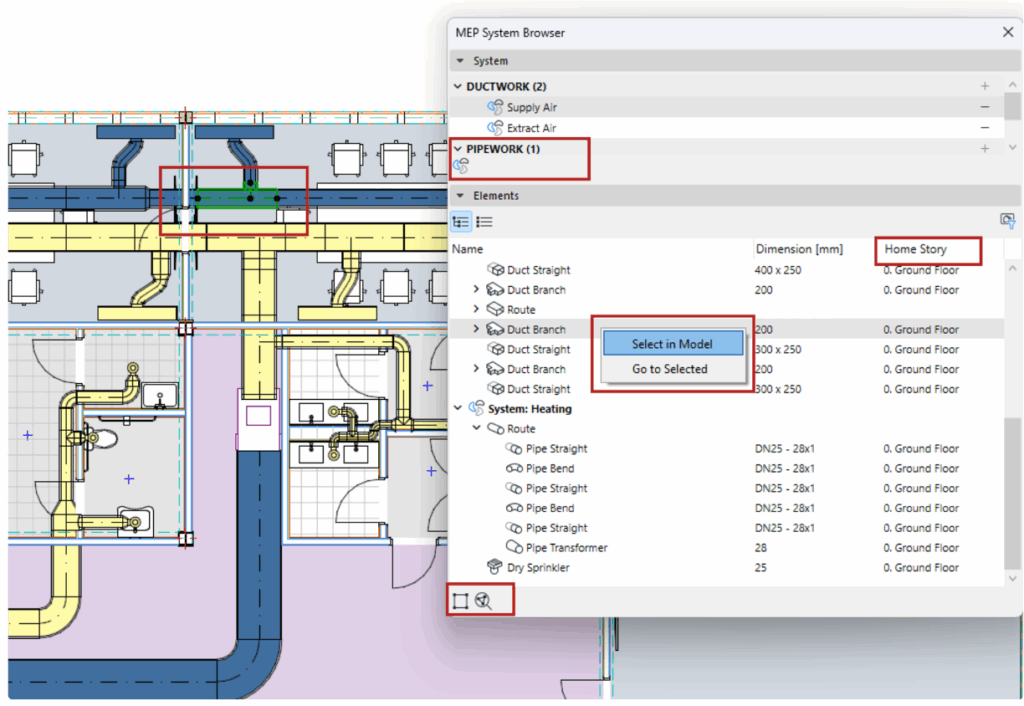

Prohlížečka TZB systémů

  • Modernizovaná TZB prohlížečka. Přehledně zobrazuje všechny typy systémů (VZT, potrubí, kabelovody) a jejich domovská podlaží.

  • Seskupování a snadné přidávání systémů. Nový způsob seskupování TZB systémů a přidávání dalších prvků zjednodušuje správu rozsáhlejších projektů.
  • Interaktivní výběr v modelu. Uživatel může pohodlně vybírat konkrétní prvky přímo ze 3D nebo 2D modelu.
  • Vyhledávání otevřených konců tras. Funkce rychle najde prvky s otevřenými konci v celém projektu a umožní jejich snadné označení a revizi.

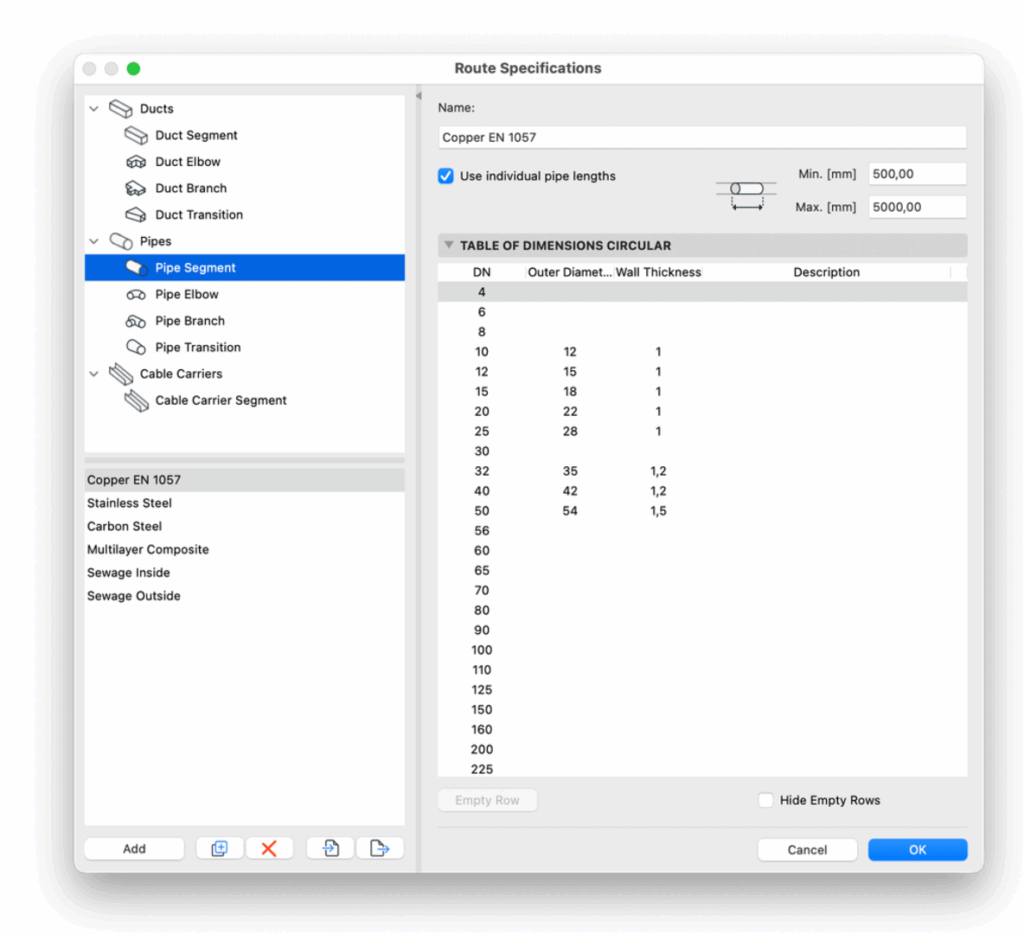

Specifikace trasy

  • Montážní segmentace potrubí. Při návrhu lze zadat maximální délku segmentu, podle které program automaticky trasu rozdělí na části vhodné pro výrobu a montáž.

  • Rozměry odboček podle úhlu napojení. Nově lze stanovit různé rozměry odboček například pro 90° a 45° napojení.

2D dokumentace

  • Schematické zobrazení tras. TZB trasy lze na výkresech zobrazit pouze středovou čarou podle typu a délky.

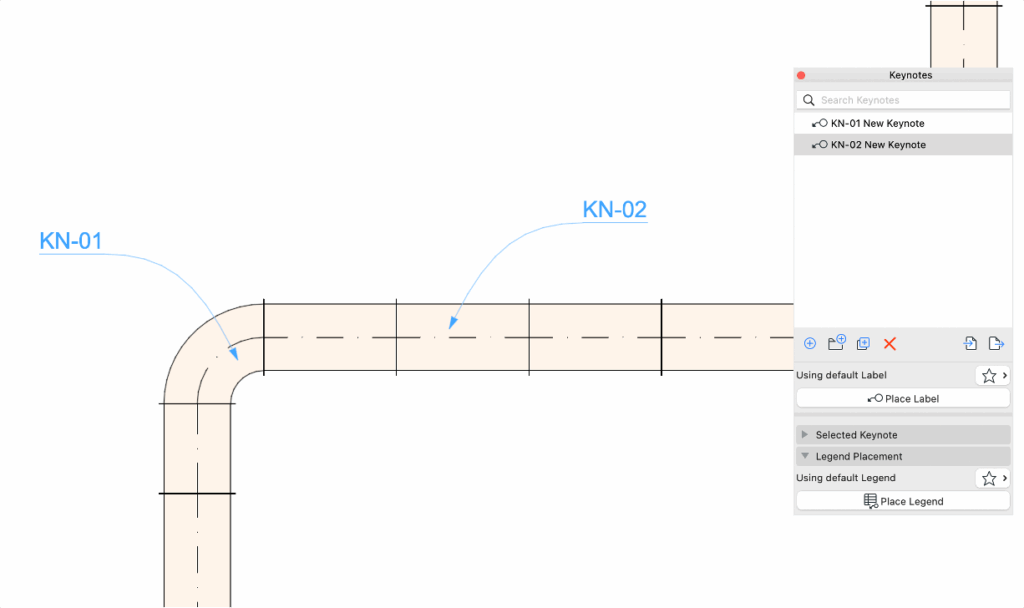

  • Asociace poznámek. Poznámky je možné asociovat se všemi typy TZB prvků pro lepší přehlednost ve výkresech i v komunikaci v týmu.
